Turbosprężarka – budowa, materiały, warunki pracy

Turbosprężarka – budowa, materiały, warunki pracy
Maciej Gis

21.10.2013 10:00, aktual.: 30.03.2023 12:03

Zalogowani mogą więcej

Możesz zapisać ten artykuł na później. Znajdziesz go potem na swoim koncie użytkownika

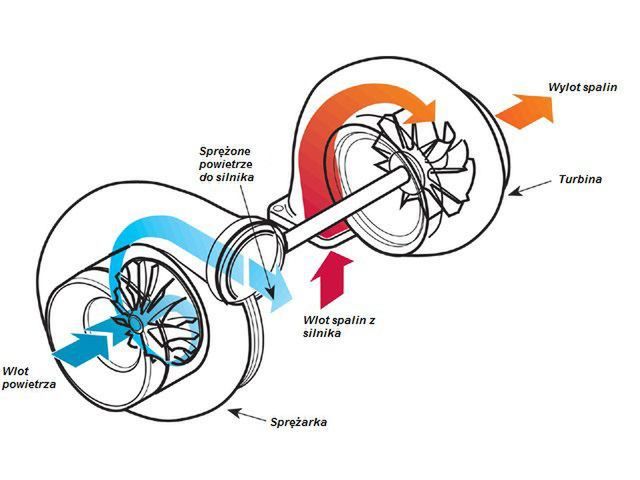

Turbosprężarka to maszyna wirnikowa składająca się z turbiny i sprężarki osadzonych na wspólnym wale. Jej zadaniem jest doładowywanie silnika spalinowego.

Turbosprężarka to maszyna wirnikowa składająca się z turbiny i sprężarki osadzonych na wspólnym wale. Jej zadaniem jest doładowywanie silnika spalinowego.

Budowa turbosprężarki

Turbosprężarka składa się z:

  • wirnika turbiny,
  • wirnika sprężarki,
  • łożyska ślizgowego,
  • kadłuba turbiny,
  • kadłuba sprężarki,
  • kadłuba środkowego,
  • łożyska oporowego,
  • kanałów olejowych,
  • pierścieni uszczelniających,
  • wałka turbosprężarki.

Do napędu turbiny wykorzystuje się energię spalin. Zawierają one 30% energii powstałej w wyniku spalania mieszanki paliwowo-powietrznej. Wirnik turbiny napędzany przez wyżej wspomniane gazy (prędkość obrotowa wału wynosi od 100 do 200 tys. obr/min, a niekiedy więcej), napędza wirnik sprężarki. Jest on sztywno osadzony na tym samym wale co wał turbosprężarki. Połączenie wałków (połączenie z wirnikiem turbiny i wirnikiem kompresora) stanowi jeden z głównych elementów turbosprężarki. Wirniki zabudowane są w kadłubach, a całość zespołu utrzymuje się w kadłubie środkowym przy pomocy łożyska oporowego i ślizgowego. Przez kanaliki olejowe dostarczany jest olej, którego zadaniem jest utrzymanie filmów olejowych przy łożyskowaniu elementów wirujących. Wirniki zabezpieczane są przed dostawaniem się oleju przez olejowe pierścienie uszczelniające.

Wirnik sprężarki dostarcza dodatkowe powietrze kolektorem dolotowym do komory spalania. Doprowadzenie większej ilości powietrza do komory spalania pozwala spalić większą ilość paliwa, a co za tym idzie jednostka napędowa jest w stanie osiągnąć większą moc (sprawność). Nie jest to jedyna zaleta turbosprężarki ale zasadnicza. Do zalet można zaliczyć także zmniejszanie emisji substancji szkodliwych oraz, w przypadku tuningu pojazdu, brak konieczności zmiany objętości skokowej jednostki napędowej (należy pamiętać przy instalowaniu turbosprężarki o zapewnieniu odpowiedniego układu jej chłodzenia).

Materiały wykorzystywane do budowy turbosprężarki

W nowoczesnych samochodach, w których zwraca się uwagę w dużej mierze na kwestie ekologii, silniki są znacząco wysilone. Ich objętości skokowe są coraz mniejsze, a uzyskiwane moce znamionowe porównywalne do wcześniej stosowanych jednostek napędowych o większej objętości skokowej. Jak można zauważyć wykorzystywanie turbosprężarek w nowoczesnych jednostkach napędowych jest na porządku dziennym. W porównaniu do wcześniejszych lat zmienił się nacisk na ich obciążenie. Obecnie turbosprężarka jest jednym z istotniejszych elementów nowoczesnego silnika. Dlatego też musi być wykonana z dobrego materiału, aby jak najdłużej mogła być eksploatowana.

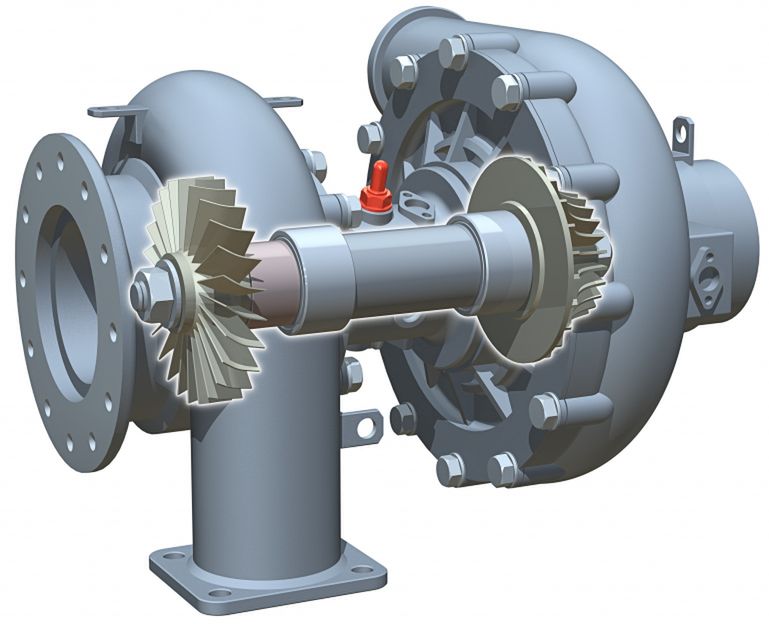

Turbosprężarka (wyszczególnienie wirników turbiny i sprężarki osadzonych na wspólnym wale)
Turbosprężarka (wyszczególnienie wirników turbiny i sprężarki osadzonych na wspólnym wale)

Materiał o nazwie „Niresist” wykorzystywany jest na kadłuby turbin. Zawiera on: 11-16% Ni, 2,5% Si, do 2% Mn, do 4% Cr i do 8% Cu. Materiał ten charakteryzuje się wysoką żaroodpornością, odpornością na ścieranie i korozję. Do budowy kadłubów sprężarek wykorzystuje się stopy aluminium.  Na wirniki turbin wykorzystywany jest materiał o nazwie „Inconel” (stop niklu, chromu, kobaltu i żelaza o zawartości niklu 46-65%), „MarM247” (19% Cr, 9% Fe, 5% Nb, 3% Mo, 0,9% Ti, 0,6% Al i 0,05% C) bądź tytan. Wszystkie z wymienionych materiałów stosowanych do budowy wirników turbin charakteryzują się dużą żaroodpornością, a co za tym idzie dużą odpornością na wysokie temperatury pracy oraz odpornością na korozję. Stal chromowo–niklowo–wolframowa (zawierająca 0,25% C, 0,4% Mn, 1,5% Cr, 4,2% Ni oraz 1% W), innymi słowy stale konstrukcyjne do ulepszania cieplnego stosowane są do budowy wałków turbosprężarek. Łożyska ślizgowe, które muszą charakteryzować się odpornością na wysokie temperatury pracy i odpornością ścieranie przeważnie wykonywane są ze stopów odlewniczych brązu B102.

Warunki pracy turbosprężarki

Warunki pracy współczesnych turbosprężarek są dość ciężkie. Wysokie prędkości obrotowe, dochodzą nawet powyżej 200 tys. obr/min. Temperatury spalin przy zastosowaniu turbosprężarki są wyższe niż w przypadku wydalanych spalin z silników wolnossących. W przypadku jednostek napędowych z zapłonem samoczynnym spaliny mają temperaturę ok. 700 stopni Celsiusza, a w przypadku silników z zapłonie iskrowym jest to aż ok. 1000 stopni Celsiusza. W związku z temperaturami spalin oraz wobec występującej pulsacji ciśnienia spalin jest koniecznym stosowanie ulepszanych materiałów, na takie elementy jak: *wirniki, kadłuby turbiny, sprężarki, wałki oraz łożyska ślizgowe.

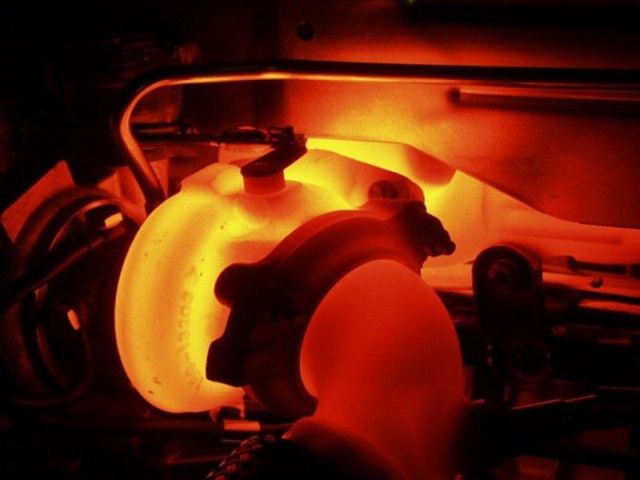

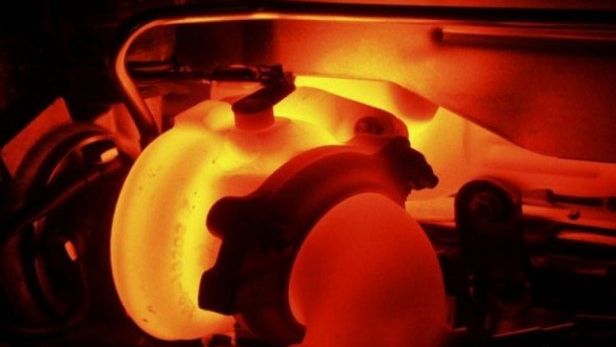

Trudne warunki pracy turbosprężarki
Trudne warunki pracy turbosprężarki

Długotrwała praca turbosprężarki jest związana bezpośrednio z dbałością o pojazd. Przez dbanie o pojazd rozumie się częste wymiany oleju (najlepiej raz do roku) wraz z filtrem oleju oraz filtrem powietrza. Powoduje to uniknięcie dostawania się różnych drobinek materiałów do wirnika sprężarki, który jest bardzo precyzyjną i wrażliwą na tego typu zanieczyszczenia częścią.

Do najczęstszych uszkodzeń turbosprężarki zalicza się:

Sterowanie pracą turbosprężarki
Zawór wastegateBardziej zaawansowane rozwiązania z zastosowaniem zaworu wastegate sterowane są za pośrednictwem siłownika podciśnieniowego. W tym rozwiązaniu również zastosowana jest sprężyna, jednakże jej zadanie jest odwrotne niż w wyżej opisywanym przypadku. Zamiast utrzymywania zaworu zamkniętego, w tym rozwiązaniu sprężyna ma za zadanie utrzymywanie zaworu w pozycji otwartej, a za jego zamykanie odpowiedzialny jest wspomniany siłownik. Tego typu rozwiązanie wymaga układu podciśnienia przez zastosowanie pompy podciśnienia, tylko do obsługi turbosprężarki. Takie rozwiązanie umożliwia sterowanie ciśnieniem doładowania niezależnie od ciśnienia panującego w układzie dolotowym. Zaletami tego rozwiązania jest przede wszystkim lepsza kontrola nad pracą jednostki napędowej co nieco niweluje czas reakcji turbosprężarki (tzw. turbodziurę). Mimo popularności rozwiązania zaworu wastegate w silnikach z zapłonem iskrowym jak i tańszych konstrukcjach silników z zapłonem samoczynnym, jest on zastępowany przez turbosprężarki ze zmienną geometrią kierownic spalin.Zmienna geometria kierownic spalin* *

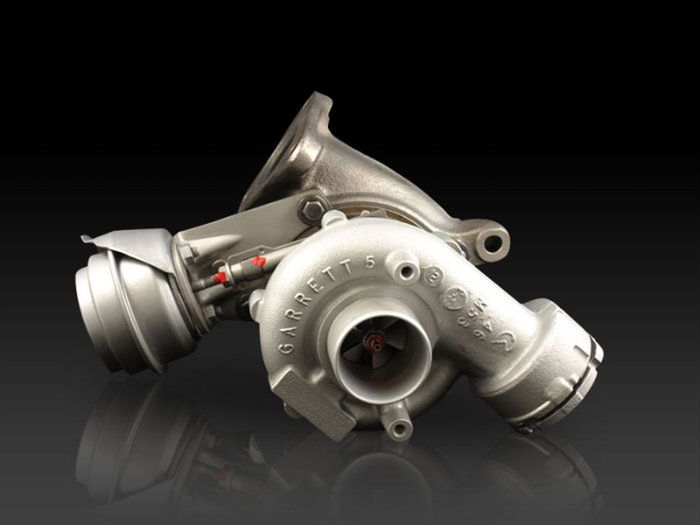

fot. turboforum.pl
fot. turboforum.pl

Po wprowadzeniu do samochodów turbosprężarek ze zmienną geometrią kierownic były one stosowane jedynie w silnikach wysokoprężnych. Było to spowodowane nieco niższą temperaturą spalin. W silnikach z zapłonem iskrowym spaliny przekraczają temperaturę 900°C, co skutkuje koniecznością wykorzystania droższych materiałów konstrukcyjnych. Pierwszym samochodem w którym zastosowano opisywany rodzaj turbosprężarki było Porsche 911, do którego specjalnie zaprojektowana została turbosprężarka przez firmę BorgWarner. Przedstawiciele firmy nie zdradzili jednak jaki materiał, wytrzymujący panujące wysokie temperatury spalin, został wykorzystany przy budowie opisywanego elementu.

W silnikach wysokoprężnych nie jest istotnym współczynnik nadmiaru powietrza lambda, jak też dopływ powietrza dławiony przez przepustnicę, mimo jej występowania. Jest to natomiast znaczące w jednostkach napędowych z zapłonem iskrowym. To właśnie w tym rodzaju zasilania istotną kwestią, ze względu na pracę turbosprężarki, jest utrzymywanie współczynnika nadmiaru powietrza lambda w okolicach jedności. Dlaczego? Ponieważ przy małych obciążeniach jednostki napędowej lub np. zdjęciu nogi z pedału przyspieszania (zamknięcie przepustnicy) przepływ powietrza nie jest ciągły. Powoduje to ciężkie warunki pracy sprężarki, której wirnik obraca się z dość dużą prędkością obrotową. Przez to następuje spiętrzanie się ciśnienia doładowania przed przepustnicą. Do zapobiegania takiemu zjawisku stosuje się zawór blow-off bądź inaczej nazywany dump valve. Zadaniem zaworu blow-off jest zmniejszenie (upuszczenie) ciśnienia panującego w odcinku układu dolotowego przepustnica-wirnik. W samochodach wyczynowych zawór blow-off uwalnia sprężone powietrze do atmosfery. Towarzyszy temu charakterystyczny dla silników turbodoładowanych świst. Sterowanie zaworem typu blow-off może odbywać się w dwojaki sposób (tak samo jak w przypadku zaworu wastegate). Za pośrednictwem ciśnienia doładowania bądź za pomocą siłownika podciśnieniowego.

fot. regeneracja-turbosprezarek.pl
fot. regeneracja-turbosprezarek.pl

Przyszłościowym rozwiązaniem jest sterowanie turbosprężarki siłownikami elektrycznymi, a nie jak zostało wyżej opisane pneumatyczne. Główną zaletą jest przyspieszenie reakcji jednostki napędowej w tym turbiny na gwałtowne wciśnięcie pedału przyspieszania.

Odbywa się to w taki sposób, że po wciśnięciu pedału przyspieszania, załączany jest silnik elektryczny, który ma za zadanie uzyskanie odpowiednio wysokich prędkości obrotowych kompresora. Po uzyskaniu odpowiedniej prędkości obrotowej turbina jest załączana (jeden wałek kompresora i turbiny, z wykorzystaniem sprzęgła). Kolejną zaletą tego rozwiązania jest niedopuszczenie przez sterownik do zbyt dużych prędkości obrotowych turbiny. Opisywane nowoczesne rozwiązanie oczywiście jest wyposażone w czujniki i sterowniki, tak aby praca turbosprężarki była jak najbardziej wydajna.

Turbosprężarki to jakby nie patrzeć teraźniejszość współczesnej motoryzacji i przyszłość, przynajmniej w jednostkach napędowych o konwencjonalnym napędzie. Przyszłość motoryzacji nie jest jeszcze określona. Trwają prace nad różnymi źródłami energii czy paliwami alternatywnymi. Są to jednak plany przyszłościowe. Jak na razie cieszmy się tym co mamy czyli turbodoładowanymi jednostkami benzynowymi czy Diesla.
