Aerodynamika [technika wyścigowa odc. 17]

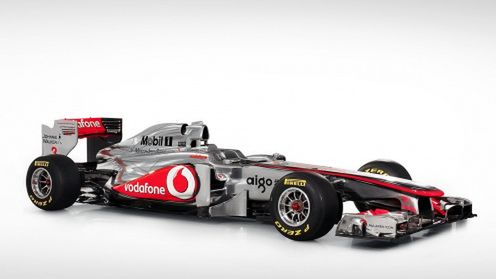

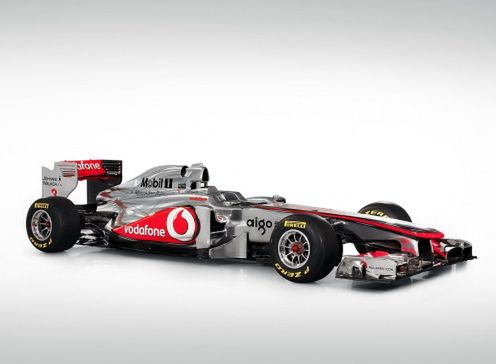

Podczas pierwszych prezentacji bolidów wóz zespołu McLaren Mercedes-Benz wzbudził największe zainteresowanie. Wszystkiemu „winne” są boczne wloty ukształtowane w litery L.

W prasie wloty te często określane są jako wloty „U”, bo oba otwory tworzą właśnie literę U. Ponieważ obowiązuje zakaz stosowania podwójnych dyfuzorów, to zespoły częściowo straciły na sile docisku w tylnej osi. Tę stratę próbują zrekompensować sobie na różne sposoby – McLaren również.

McLaren chciał zwiększyć ilość powietrza naciskającego na dolną belkę tylnego skrzydła. Najłatwiej uzyskać to właśnie kierując gaz z okolic kokpitu. Dlaczego? Po wewnętrznej stronie wozu powietrze płynie najspokojniej. Im dalej od osi wzdłużnej pojazdu, tym przebieg gazu jest bardziej zaburzony. Najwięcej wirów występuje za linią kół, a więc blisko zewnętrznej części pojazdu (por. zdjęcie poniżej).

Ukształtowanie wlotów w ten sposób może oznaczać, że McLarenowi udało się (mimo prawdopodobnie mniejszych niż inne wlotów powietrza) zachować odpowiednie chłodzenie silnika.

Ciekawostka

Kierownicy ekip wyścigowych mówią, że mimo zakazu stosowania podwójnych dyfuzorów w bieżącym roku, w połowie tego sezonu uda się uzyskać docisk tylnej osi taki sam lub większy niż rok temu.
