Odłączanie cylindrów w silnikach - po co się stosuje i jak to działa?

System odłączania cylindrów to rozwiązanie wiekowe, ale wciąż używane przez nielicznych producentów. Można natomiast oczekiwać, że w najbliższej przyszłości stanie się bardziej popularne, bo pierwsze szlaki zostały już przetarte. Jak działa system odłączania cylindrów w silnikach spalinowych i po co się go stosuje?

Ten artykuł ma 3 strony:

Mała pojemność — niskie zużycie paliwa

Jak już mogliście przeczytać w naszym artykule o downsizingu silników, pojemność skokowa to jeden z ważniejszych czynników wpływających na zużycie paliwa. Im jest wyższa, tym silnik potrzebuje więcej paliwa do wykonania swojej pracy, nawet jeżeli pracuje praktycznie bez obciążenia, np. na biegu jałowym. Sprawa jest prosta – cylindry trzeba czymś wypełnić, a nieznaczny udział w tym napełnianiu ma również paliwo. Od lat trwa więc powolne zmniejszanie pojemności silników i zastępowanie jej innymi rozwiązaniami, np. doładowaniem. Jednak już w latach 80. Amerykanie pracowali nad rozwiązaniem mającym zmniejszyć pojemność silnika, ale nie na stałe, lecz na żądanie. Jak to możliwe, by zmniejszyć pojemność silnika wtedy, gdy się tego chce?

Wydaje się, że pojemność skokowa to wielkość stała. Składają się na nią trzy wielkości: średnica cylindrów, skok tłoków i liczba cylindrów. Teoretycznie nie da się niczego zmienić, ale już dawno temu wymyślono, że można. Wystarczy wyłączyć z pracy część cylindrów, zmniejszając pojemność silnika nawet o połowę. Prosty przykład: 4-cylindrowy silnik o pojemności 2 litrów ma pojemność 0,5 l x 4. Jeżeli wyłączymy połowę cylindrów, uzyskujemy pojemność 1 litra, co zmienia silnik dość duży w mały i ekonomiczny. Co ważne, w wielu sytuacjach drogowych, połowa mocy generowanej przez większość jednostek napędowych to i tak za dużo. Samochód nie potrzebuje jej w ogóle gdy kierowca puszcza gaz i potrzebuje jej naprawdę niewiele, gdy auto jedzie z górki z lekko wciśniętym gazem. Nawet jadąc ze stałą prędkością na równej drodze, do sprawnego napędzania samochodu wystarczy około 10–30 KM mocy. Po co więc cztery cylindry mają pracować na pół gwizdka, skoro tylko dwa z nich wystarczą, a i tak nie będą pracowały pełną parą?

Amerykanie byli pionierami w odłączaniu cylindrów bo mieli co odłączać. Ich standardowe V8 zamieniało się w silnik 4-cylindrowy. Z marketingowego punktu widzenia wszystko było w porządku, bo pod maską tkwiła V-ósemka, a system zyskał nazwę "zmiennej pojemności silnika" lub "pojemności na żądanie".

Do takiego wniosku doszli już m. in. Amerykanie i Niemcy, a konkretnie współpracujący jeszcze ze sobą Daimler i Chrysler oraz Chevrolet. Dołączyła również Honda, ale ich system nie został tak rozpowszechniony jak amerykański i niemiecki. Wpadli na pomysł przywrócenia idei Cadillaca z lat 80. w silnikach V8 i zastosowano pierwsze udane systemy wyłączania cylindrów i jednocześnie zmniejszania pojemności skokowej o połowę. Cztery pracujące cylindry z powodzeniem napędzały Jeepy i Mercedesy, a także Corvetty, zużywając przy tym mniej paliwa. Nie o połowę mniej, ale o około 20 proc. Przy zużyciu na poziomie minimum kilkunastu litrów na 100 km da się to odczuć. Swoją drogą, konstruktorzy silnika HEMI 5,7 litra wprost określili swoje rozwiązanie systemem zmiennej pojemności (Multi Displacement System) bez mącenia klientom w głowie jakimś odłączaniem cylindrów. Używano również określenia Displacement on Demand, czyli pojemność na żądanie, co moim zdaniem jest strzałem w samo sedno.

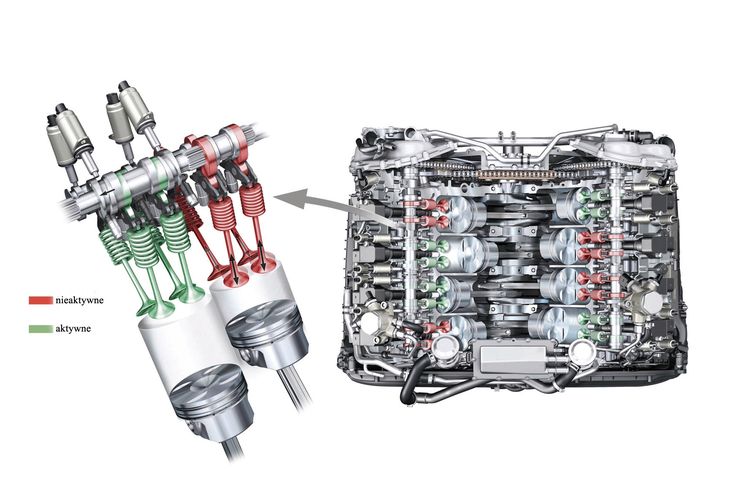

Wraz z rosnącymi wymaganiami odnośnie emisji CO2, idea wyłączania cylindrów przeszła na mniejsze silniki. Audi jako pierwsze odważyło się na zastosowanie systemu własnej konstrukcji w jednostce 4-cylindrowej, a konkretnie w znanym motorze 1.4 TSI. Już wcześniej sprawdzili to rozwiązanie w V8, więc nie można powiedzieć by eksperymentowali, ale odłączanie cylindrów w tak małym silniku było o tyle kontrowersyjne, że nie wiadomo jakie przyniesie korzyści. Niezależne testy wykazały, że korzyści rzeczywiście są, ale minimalne. Gra nie warta świeczki? Niekoniecznie.

System Active Cylinder Technology pracujący w silniku 1.4 TSI Grupy VW AG

Jak to mówią, pierwsze koty za płoty i to co sprawdziło się w jednostkach 1.4 TSI, pewnie sprawdzi się również w innych, na przykład większych, ale wciąż czterocylindrowych. Może się to stać koniecznością w przyszłości, bo silników nie można zmniejszać bez końca, a nie każdy producent może sobie pozwolić na wypuszczanie na rynek sedana z jednostką 3-cylindrową o pojemności 1 litra. Zamiast zmniejszać cylindry do minimum, które i tak już w niektórych jednostkach zostało przekroczone, lepiej poszczególne cylindry wyłączać. W ten sposób można sprzedawać silnik 4-cylindrowy i 2-litrowy, który w każdej możliwej sytuacji będzie tak naprawdę litrowy i 2-cylindrowy. Inna sprawa, że optymalna pojemność cylindra dla silnika spalinowego to około 400–600 cm³ i jeszcze kilkanaście lat temu niemal wszyscy producenci się tego trzymali. Dziś już nie ma takiej możliwości. 1-litrowy EcoBoost Forda ma niewiele ponad 0,3 l na cylinder. Podobną pojemność mają cylindry popularnych silników 4-cylindrowych o pojemności 1,2 l. Jeżeli mają być naprawdę wydajne, to trzeba zwiększyć pojemność cylindra bez zwiększania pojemności silnika. Odjęcie cylindra okazuje się więc jedynym rozwiązaniem. Ford powraca do optimum i pracuje obecnie nad 3-cylindrowym EcoBoostem o pojemności 1,5 litra, czyli 0,5 l na cylinder, który zastąpi teoretycznie taki sam silnik, ale 4-cylindrowy. Najprawdopodobniej zastosuje jeszcze system wyłączania jednego cylindra.
